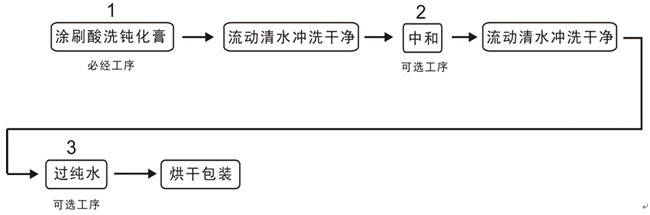

酸洗鈍化液清洗技術流程

去油、整理污物-------------------——清水部洗——鈍化———清水沖刷———吹干

酸洗鈍化液清洗前的預處理

對制造完工后的無錫不銹鋼容器或零部件按圖樣和技術文件的請求，對規則項目查看合格后，才干進行酸洗鈍化液清洗預處理。

將焊縫及其兩邊焊渣、飛濺物整理潔凈，容器的機加工件外表使用汽油或清洗劑去除油污等污物。

鏟除焊縫兩邊異物時，使用不銹鋼絲刷，不銹鋼鏟或砂輪鏟除，鏟除結束用清水（水中氯離子含量不超越25mg/l）沖刷潔凈。

當油污嚴峻時則用3-5%的堿溶液將油污鏟除，并用清水沖刷潔凈。

對不銹鋼熱加工件的氧化皮可用機械噴砂的辦法鏟除，砂有必要是純硅或氧化鋁。

擬定酸洗鈍化液清洗的安全辦法，斷定有必要的用具和勞作防護用品。

只要進行過預處理的容器或零部件才干進行酸洗鈍化處理。

酸洗液酸洗首要用于較小型未經加工的零部件全體處理，能夠用噴刷的辦法。溶液溫度在21-60℃時，每隔10分鐘擺布查看一次，直至呈現出均勻的白色酸蝕的光潔度停止。

酸洗膏酸洗首要適用于大型容器或部分處理。在室溫下將酸洗膏外均勻潔凈設備上（約2-3mm厚），逗留一小時后用潔清水或不銹鋼絲刷悄悄刷，直至呈現出均勻的白色酸蝕的光潔度停止。

鈍化液首要適用于小型容器或部件全體處理，能夠采用浸入或噴刷的辦法，當溶液溫度在48-60℃時，每20分鐘查看一次，當溶液在21-47℃時，每小時查看一次，直至外表生成均勻的鈍化膜停止。

鈍化膏首要適用于大型容器或部分處理，在室溫下將鈍化膏均勻涂在酸洗過的容器外表（約2-3mm），1小時后查看，直至外表生成均勻的鈍化膜停止。

酸洗鈍化容器或零部件有必要用潔清水將外表沖刷潔凈，最后用酸性石蕊試紙測驗沖刷面的任何處，使PH值在6.5-7.5之間，然后擦干或用壓縮空氣吹干。

容器和零部件經酸洗鈍化后轉移吊裝及寄存時制止磕碰劃傷鈍化膜。

注意事項

配液時應將水按份額放入耐酸容器中，然后再按份額緩慢加酸，避免倒酸速度過快引起飛濺傷人。

酸洗鈍化處理，首次操作應先在小部件部分面上或相似的資料上作實驗。

酸洗過程中，操作人員有必要認真仔細，及時調查，避免容器外表腐蝕過重。對碳鋼零部件應采納有用辦法，避免遭到腐蝕。

酸洗后不銹鋼外表不得有顯著的腐蝕痕跡，不得有色彩不均勻的斑紋，焊縫及熱加工外表不得有氧化色。

操作人員在操作時，有必要穿好耐酸服，帶好手套，口罩與防護眼罩。在容器內酸洗，有必要帶上查看合格的防毒面具，并在專人監護下進行。

有防腐請求的奧氏體不銹鋼零部件按圖樣請求進行熱處理后，做酸洗鈍化處理。

上述的酸洗鈍化配方及操作、濃度、體積比、液體溫度和操作時間可根據情況答應做小量恰當的調整。酸洗鈍化液可重復使用，但有必要保證恰當的濃度和體積比。
